測量原理：
高頻微波脈沖通過天線系統發射并接收，雷達波以光速運行，運行時間可以通過電子部
件被轉換成物位信號。一種時間延伸方法可以確保穩定和精確的測量。
即使工況比較復雜的情況下，存在虛假回波，用微處理和調試軟件也可以
識別出物位的回波。
輸入
天線接收反射的微波脈沖并將其傳輸給電子線路，微處理器對此信號進行處理，識別出
微脈沖在物料表面所產生的回波。正確的回波信號識別由軟件完成，度可達到毫米級。
距離物料表面的距離D與脈沖的時間行程T成正比： D=C×T/2 （其中C為光速）
因空罐的距離E已知， 則物位L為： L=E-D
輸出
通過輸入空罐高度E（=零點），滿罐高度F（=滿量程）及一些應用參數來設定，應用參
數將自動使儀表適應測量環境。對應于4…20mA輸出。

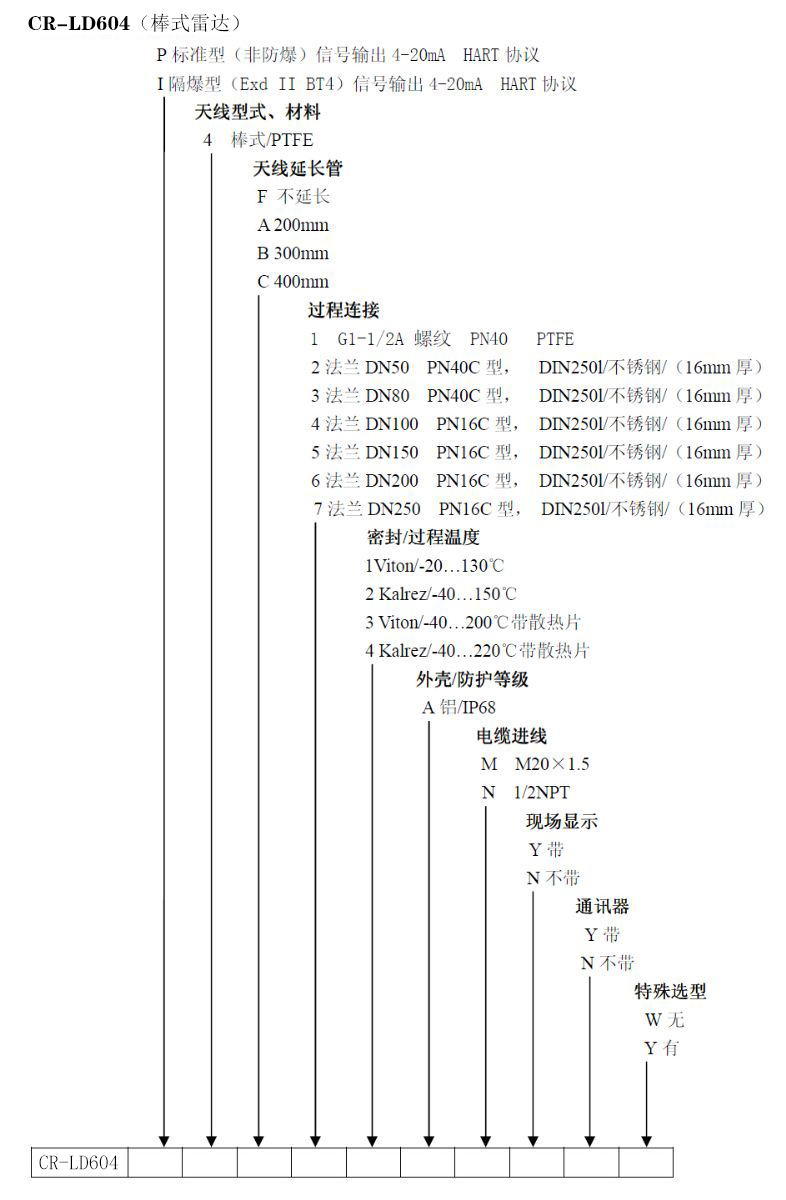

主要參數：
應 用：存儲或過程容器腐蝕性的液體、漿料、固體。比如：水液儲罐，酸堿儲罐，漿料儲罐，固體顆粒，小型儲油罐
測量范圍：20米
過程連接：法蘭
介質溫度：-20-150℃
過程壓力：-1.0-20bar
重 復 性 ：± 3mm
精 度：< 0.1%
頻率范圍：6.3GHz
防爆等J：Exd II BT4
防護等J：IP68
信號輸出：4…20mA/HART(兩線)

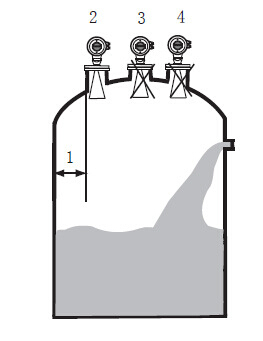

● 建議距離（1）罐體內壁至安裝短管的外壁應大于罐直徑的1/6；● 離罐壁Z小距離為300mm；● 不能安裝在入料口的上方（4）?！?不能安裝在中心位置（3），如果安裝在中央，會產生多重虛假回波，干擾回波會導致信號丟失。● 如果不能保持儀表與罐壁的距離，罐壁上的介質會黏附造成虛假回波，在調試儀表的時候應該進行虛假回波存儲。 3.2 罐內安裝

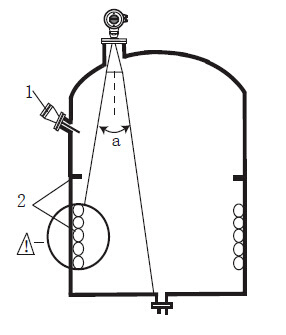

● 在 信號波束內， 應避免有如下安裝物（1）：例如限位開關，溫度傳感器等?！?對稱裝置（2），如真空環，加熱線圈，擋板等等。● 如果罐內有（1）（2）干涉物件，應采用導波管進行測量。 3.3安裝選擇● 天線尺寸：天線越大，波束角越小，干擾回波將越弱。● 天線調整：將天線調整到測量位置。（見樣本第8頁）● 導波管：導波管安裝用來避免干擾回波。（見樣本第9頁）
